Utensili a crimpare per connettori a cuneo

Tipo e specifiche

● Utilizzare per l'installazione del connettore a cuneo serie JXL: JXL1, JXL-2.JXL-3, JXL-4,
● JXL-piccolo per connettore a cuneo affilato JXL-1,XL-2 “C”.
● JXL-grande per connettore a cuneo affilato JXL-3,JXL-4 “C”.

Strutturaa

1. Impugnatura fissa 2. Impugnatura libera 3 .Corpo cilindro 4.Pompa olio
5.Vite pivot 6.Dispositivo di scarico 7.Testa di bloccaggio 8.Pision

Indicazioni

1.Secondo il connettore “C” del corpo del cuneo indicare il tipo di utensile.
JXL-1, JXL-2 devono utilizzare JXL-small; JXL3, JXL-4 devono utilizzare JXL-big
2.Spostare lo strato di ossido della spazzola sul conduttore nudo, se il conduttore è isolato, è necessario rimuovere il rivestimento isolante.

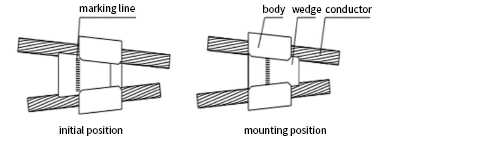

3. Mettere il conduttore su 'C' Sharp.quindi inserire all'interno delle parti interne del cuneo.fino alla linea di marcatura delle parti interne del cuneo coperta dal corpo a “C”.se non abbastanza stretto.puoi usare il martello per stringere la parte interna del cuneo.(se si usa il martello, non si dovrebbe usare una potenza forte) quindi inserire il connettore a cuneo e il conduttore negli strumenti.posizione vedi fig-l.
4. Premere la maniglia libera per serrare completamente il connettore a cuneo.completamente stretto significa che il bordo del corpo a "C" è allo stesso livello con le parti interne del cuneo.vedi fig-2.
5.Dopo il download completo del dispositivo di regolazione, ruotare in senso antiorario.quindi il pistone torna allo stato iniziale.
